При открытом способе монтажа электропроводки и кабеля можно использовать различные виды крепежа. Основное условие — необходимо обеспечить качественную фиксацию и не нарушить изоляцию провода/кабеля во время монтажных работ и дальнейшей эксплуатации. Крепеж подбирается в зависимости от конфигурации трассы, диаметра и количества проводов, материала стены, и других условий, возможностей и предпочтений.
Крепеж для открытой прокладки кабеля представлен в достаточно широком ассортименте: это стяжки, различные хомуты и дюбели, скобы, клипсы, лотки, кабель-каналы и другие держатели. Вариантов крепежа довольно много, рассмотрим наиболее удачные решения.
Дюбель-хомут для провода
Пластиковый дюбель-хомут — самое простое из всех существующих решений. Такой крепеж используется для монтажа одиночных кабелей или группы проводов к кирпичным и бетонным основаниям. Преимущество дюбель-хомутов в том, что для монтажа не требуются дополнительные дюбеля и саморезы. На рынке широко представлены дюбель-хомуты для крепления круглого и плоского кабеля. Существуют большие дюбель-хомуты для быстрого и надежного крепления металлорукава или гофрорукава.
Дюбель-стяжка
Пластиковый дюбель-стяжка — удобный вариант крепежа для монтажа линии по кирпичным и бетонным основаниям. Как и дюбель-хомут, стяжка устанавливается непосредственно в просверленное отверстие, не требует применения дополнительных шурупов или саморезов.
На рынке представлены стяжки с разъемным и неразъемным замком. В первом случае при необходимости можно открыть замок и изменять количество проводов.
Крепление-скоба
Металлические и пластиковые скобы используются для мгновенного крепления проводов и кабелей к поверхностям стен и других несущих конструкций.
Пластиковые скобы с отверстием под гвоздь, который обычно идет в комплекте, используются для фиксации провода к поверхностям из дерева и других нетвердых материалов. Такой крепеж часто используется для прокладки телевизионного или интернет-кабеля в деревянном доме.
Металлические скобы с крепежными отверстиями используют для монтажа гофротрубы с проводами. Такой крепеж подходит для фиксации тяжелых магистралей.
Кабельные зажимы
В помещениях можно прокладывать кабели с НГ-оболочкой (не распространяющей горение), используя специальные пластиковые держатели — кабельные зажимы. Такой крепеж позволяет сэкономить время на монтаже, обеспечив надежное крепление проводов. Кабельные зажимы подходят для крепления проводов различного диаметра, как внутри помещений, так и на улице (под навесом). С таким крепежом удобно работать в промежуточных перекрытиях и перегородках, под навесным потолком или других ограниченных пространствах.
Существует несколько видов пластиковых зажимов для крепления разного количества проводов различного диаметра. Держатели устанавливаются с интервалом не более 30 сантиметров, чтобы исключить провисание проводов. Под такие зажимы можно заводить любые провода с медными жилами и не распространяющей горение оболочкой.
Существуют кабельные зажимы для 8, 10 и 16 проводов, они идеально подходят для установки пучка кабелей в ограниченном пространстве. Каждый такой держатель крепится к твердому основанию на один забивной дюбель. Кабельный зажим изготовлен из гибкого и прочного пластика.
При необходимости пластиковые кабельные зажимы можно установить в 2 уровня. Для монтажа силовых кабелей или проводки в помещениях с высокой пожароопасностью следует использовать огнестойкие зажимы.

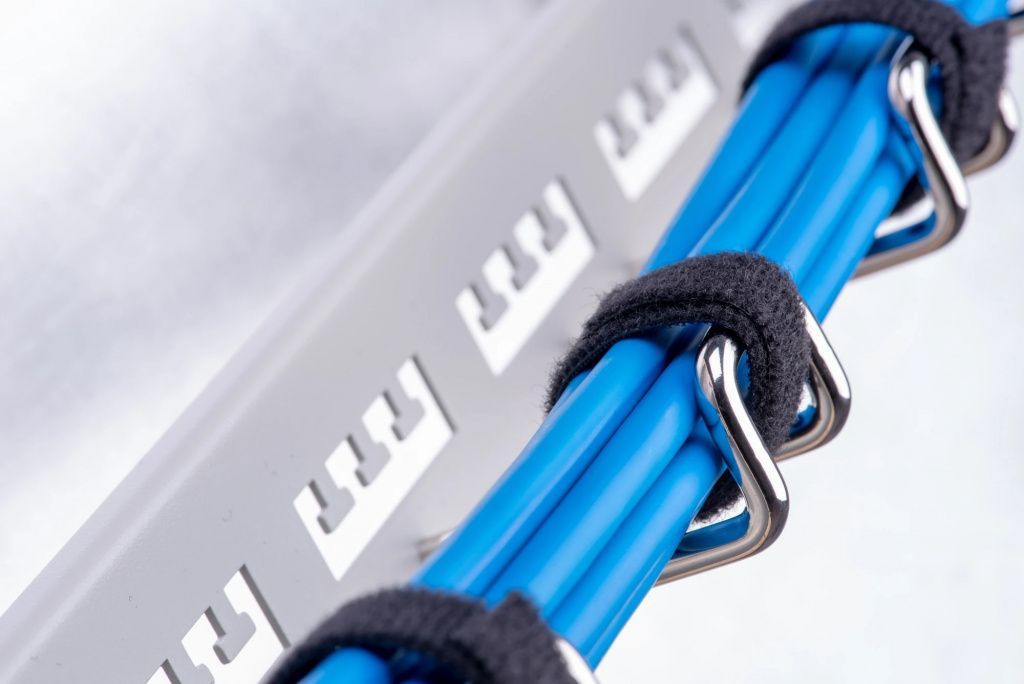

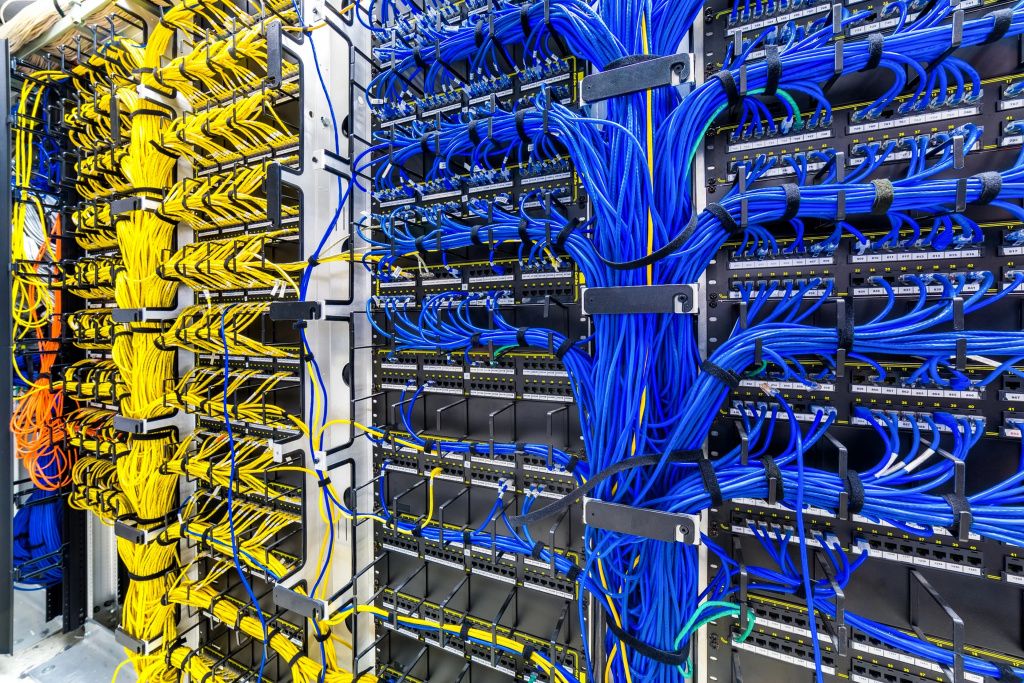

Держатели пучка проводов замкового типа
Когда требуется протянуть пучки из большого количества проводов по стенам и потолку, используют замковые держатели (например, крепление GRIP). Такой крепеж позволяет прокладывать провода пучками открыто во всех случаях, когда это не противоречит общепринятым правилам. Чтобы было легче монтировать пучок проводов, можно использовать обычные нейлоновые стяжки.
Металлические и пластиковые клипсы для монтажа кабеля
Клипса представляет собой простой по своей конструкции и компактный крепежный элемент, позволяющий быстро закрепить одиночный провод или пучок проводов на несущих основаниях. Самые простые клипсы имеют вид дужки (серьги), у которой есть отверстия под саморезы, гвозди или дюбеля. Изготавливаются клипсы из нейлона, оцинкованной стали, пластика и других материалов, устойчивых к температурным, химическим и механическим воздействиям.
Специальные клипсы позволяют надежно закрепить кабель на стене или потолке. Достаточно лишь подобрать правильную конструкцию и размер крепежа. При выборе клипсы следует учитывать максимальное количество кабелей.
Кабель-каналы
При прокладке электропроводки открытым способом часто используют пластиковые кабель-каналы — специальный профиль квадратного, прямоугольного или полукруглого сечения со съемной крышкой. Такой крепеж позволяет сделать проводку более эстетичной, при этом обеспечивает возможность свободного доступа к электрическим сетям.
Для разделения силовых кабелей от слаботочных проводов внутри кабель-канала может присутствовать перегородка. Пластиковые кабель-каналы широко применяются для монтажа силового и оптического кабеля, информационной и сигнальной проводки внутри жилых помещений и административных зданий.
Металлические кабельные лотки и короба
При монтаже электропроводки на промышленных объектах часто применяют более серьезные и надежные кабеленесущие системы — металлические лотки и короба, которые обеспечивают организованную прокладку любого количества проводов.
Применение кабельных лотков и коробов для монтажа силового кабеля, информационной и сигнальной проводки внутри зданий общественного и промышленного назначения обеспечивает высокую надежность трассы. Такой крепеж подходит для потолочного и настенного крепления.
Лотки и короба комплектуются соединительными и переходными элементами, что позволяет создавать защищенные кабельные трассы любой конфигурации.
Кабельные лотки — эффективное решение для организованной прокладки кабельных трасс. Наличие съемной крышки обеспечивает удобный доступ к проводам для обслуживания.Преимущество использования коробов в том, что внутри одной трассы можно проложить одновременно силовые и контрольные кабели, разделив их по группам.
Особенности применения крепежа при монтаже проводов
Перед фиксацией провода/кабеля его следует выпрямить для исключения изгибов и перекручивания. На поворотах провод должен сгибаться плавно. Укладывать кабель рекомендуется по прямой линии — вертикально или горизонтально. Главная задача — обеспечить надежную фиксацию провода и не допустить провисания.
Если при монтаже используются саморезы, важно, чтобы острые поверхности не повредили изоляцию провода.
Выбор крепежа должен выполняться с учетом величины нагрузки, создаваемой весом пучка кабелей. Важно не допустить возможных поломок или разрывов элементов в процессе эксплуатации.
