При подключении дачи или частного дома особое внимание следует уделить выбору самого кабеля. Для малых сечений и малых мощностей подойдет кабель ВВГ, который имеет в своем строении медные токопроводящие жилы. Каждая из них имеет защитную оболочку из ПВХ (поливинилхлорида). Данная продукция может использоваться для прокладки в земле траншейным способом.
Для средних и больших мощностей следует сделать выбор в пользу бронированного медного кабеля марки ВБбШв (по обновленному ГОСТ Р 53769-2010 – ВБШв) или его более доступного алюминиевого аналога АВБбШв. Благодаря наличию брони из стальных лент, прокладка силового кабеля этой марки в земле осуществляется без применения защитных труб, поскольку металлическая броня обеспечивает защиту кабеля от механических воздействий и от грызунов.
Перед выполнением монтажных работ (а еще лучше — в момент покупки) рекомендуется проверить состояние внешней оболочки кабеля и изоляции токопроводящих жил на предмет наличия повреждений. Чтобы убедиться в отсутствии замыканий токопроводящих жил, следует воспользоваться тестером с омметром.
1. Выбор маршрута прокладки кабеля. Работы начинаются с разработки трассы. Если нет никаких препятствий, то наиболее выгодным вариантом станет прокладка по прямой линии, однако на практике это сделать получается не всегда. При разработке трассы следует учесть некоторые нюансы:
- Кабель должен проходить хотя бы на расстоянии одного метра от больших деревьев
- Нельзя допускать пересечение линии с другими кабелями
- Места с повышенной нагрузкой на грунт лучше обойти по периметру (пешеходные дорожки, площадки для подъезда ассенизаторских машин и т.п.)

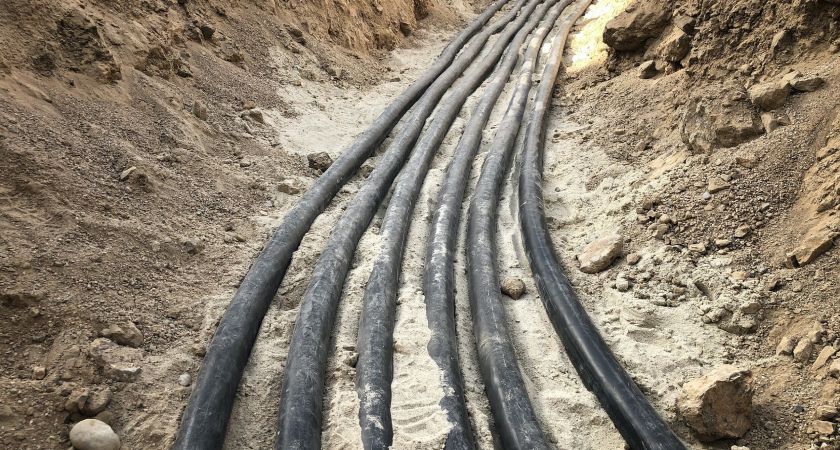

2. Обустройство траншеи. Во время выполнения земляных работ следует учесть, что глубина траншеи должна быть в пределах 70-80 см. Если предстоит проложить несколько кабелей, между ними должно быть не менее 10 см. Из траншеи нужно убрать все твердые и острые предметы, которые могут повредить кабель.
3. Создание песчаной подушки. Дно траншеи нужно выровнять, утрамбовать и засыпать песком. Толщина песчаной подушки под кабелем должна составлять порядка 10 см.
4. Подготовка и укладка кабеля. Кабель еще раз проверяют на наличие повреждений, при необходимости на него надевают защитные футляры. Затем кабель укладывают на дно легкой змейкой, не натягивая, размещая кабель-каналы в нужных местах. Волны защищают линию от разрыва при подвижке грунта.
5. После укладки составляют схему пролегания кабельной трассы по участку с указанием всех расстояний и углов. На стенах зданий оставляют метки — точки, под которыми кабель выходит в грунт.
6. Засыпка кабеля. Сначала кабель засыпают 10-сантиметровым слоем песка, после чего подушку утрамбовывают. Затем кабель засыпают грунтом (слой около 15 сантиметров), немного утрамбовывают и укладывают поверх сигнальную ленту из полимерного материала. Середина сигнальной ленты должна находиться ровно над кабелем. Далее траншею засыпают полностью, чуть выше уровня почвы, поскольку через некоторое время земля уплотняется и оседает.
7. Контрольная проверка. Перед запуском линии следует еще раз проверить электрические параметры кабеля.
Если нет возможности обойти участки повышенной нагрузки, кабель прокладывают в трубах. Защитные кабель-каналы также необходимо использовать в местах пересечения кабельной трассы с любыми подземными коммуникациями, а также на участках глубиной менее 50 см (где не получается обойти твердые предметы и т.п.).
Если кабельная трасса проходит параллельно фундаменту, следует отступить от него не менее 60 сантиметров. При нарушении этого условия подземная линия электропередачи может пострадать из-за движения грунтов или усадки здания.
Обратите внимание! Не следует прокладывать кабель в грунтах, имеющих высокие показатели пучинистости и просадки.
Если нет возможности исключить пересечение трассы с другими кабелями, используют кабель-каналы, которые должны выступать за пределы скрещивания как минимум на метр в обе стороны. При этом кабели должны находиться в земле на расстоянии не менее 15 см друг над другом.
В качестве защитных кабель-каналов используют гофротрубу, металлическую или пнд-трубу. Отрезки металлических труб жестко соединяют сваркой.
В случае использования бронированного кабеля стальную броню нужно обязательно заземлить. В противном случае при пробое фазы броня окажется под напряжением.
Популярные товары
При наличии возможности кабель прокладывают в земле целым отрезком. Если кабель нужной длины найти не удалось, и необходимо соединить два куска кабеля, то для этого оба отрезка выводят на поверхность и делают надземную соединительную коробку.
Если дом стоит на столбчатом фундаменте, то проблем с вводом кабеля не возникает: достаточно завести траншею под дом и вывести кабель вдоль внутренней стены в кабель-канале. Если фундамент монолитный, прокладывать кабель под ним недопустимо. Даже если речь идет о ленточном мелкозаглубленном варианте, поскольку дом может в любой момент дать усадку, что приведет к повреждению линии. В этом случае всю работу придется переделывать от начала до конца.
Лучший вариант — это подумать о закладных для ввода кабеля на стадии устройства фундамента. Достаточно заложить в опалубку будущего фундамента отрезок трубы диаметром в 4-5 раз больше диаметра кабеля в оболочке.
Другой способ — поднять кабель вдоль наружной стены в кабель-канале до высоты вводного шкафа и запустить линию в этом месте, пробурив отверстие в стене и заложив в него закладную трубку.
Если кабелей несколько, то при их одновременной укладке под землей следует выдержать расстояние в 10 см. Если кабель прокладывается в гофре или пластиковой трубе, для каждого кабеля должен быть отдельный канал.
В центрах электромонтажа продается два типа гофры для подземного прокладки кабельных линий — с зондом (жесткая стальная проволока) и без такового. Если гофра с зондом, достаточно надежно закрепить на нем один конец кабеля и вытянуть через трубку с другого конца.
Работа с пластиковой трубой или гофрой без зонда требует смекалки. Хорошо, если длина футляра небольшая, а кабель достаточно жесткий — в этом случае проводник можно аккуратно протолкнуть, набравшись терпения.
Чтобы затянуть в гофру мягкий кабель или провод, понадобится веревка и пылесос. Сначала в трубу заправляют веревку и вытягивают при помощи пылесоса, затем к веревке прикрепляют кабель и затягивают в футляр.
Монтаж подземных кабельных линий под тротуарами и дорогами требует соблюдения определенных правил. Они мало отличаются от базовых правил: глубина траншеи 70-80 см, отсутствие в ней камнеи и острых предметов, песчаная подушка 10 сантиметров плюс такая же засыпка. Для дополнительной защиты прокладку кабеля следует проводить в асбоцементной или двустенной гофрированной трубе.
Устройство кабельных линий под тротуарами и дорогами может выполняться траншейным способом и методом горизонтального бурения (при наличии соответствующей техники). Бестраншейный способ позволяет производить укладку в труднодоступных местах и не требует разрушения дорожного полотна. Однако у метода горизонтально-направленного бурения есть один недостаток — высокая стоимость работ.
Ни в коем случае не стоит закапывать в землю под дорогой кабель без защиты.
