Кабель — это гибкое электротехническое устройство, предназначенное для передачи электромагнитной энергии или сигналов от одного объекта сети к другому.
Конструктивно кабель состоит из одной или нескольких изолированных токопроводящих жил (проводников), или оптических волокон. При этом каждый проводник заключен в индивидуальную защитную оболочку из диэлектрического материала. В зависимости от назначения и области применения кабель может дополнительно содержать защитную броню, экран, несущий сердечник, заполнитель и другие элементы. Каждый кабель имеет защитную внешнюю оболочку.
По назначению и области применения кабели делят на:
- силовые — используются для передачи электроэнергии;
- контрольные — служат для передачи информации о текущем состоянии контролируемого объекта;
- монтажные — используются для межприборного монтажа электрических устройств;
- кабели связи — предназначен для организации каналов передачи аналоговых и цифровых сигналов;
- управления — используются для создания цепей контроля и управления в разных электрических установках.

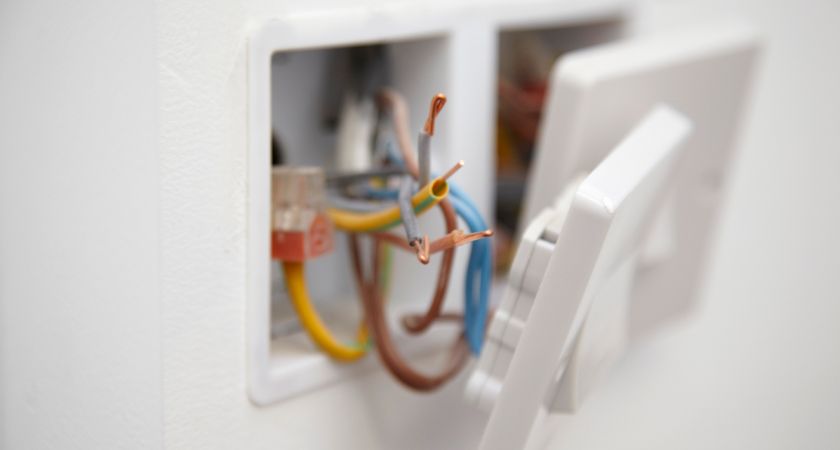

Провод — это одно- или многожильный проводник, заключенный в неметаллическую оболочку, выполняющей функцию изоляции. Проводом также называют электротехническое изделие, состоящее из одного неизолированного проводника. Неизолированные многожильные провода используются в качестве воздушных линий электропередач.
Следует также упомянуть, что существует еще одна группа изделий для подключения и передачи информации — это шнуры.
Шнур — это одно- или многожильный провод, состоящий из нескольких гибких жил сечением до 1,5 квадратных миллиметров. Электрические шнуры применяются для подключения к сети электрических машин и бытовых приборов.
Провода электрических сетей классифицируют по нескольким признакам:
- наличие изоляции (защищенные и незащищенные);
- тип изоляции токоведущих жил (резиновая, ПВХ, полиэтиленовая и пр.);
- материал токопроводящих жил (алюминиевые и медные);
- проводимость;
- сечение;
- назначение (монтажные, установочные, силовые) и др.
Провода являются составной частью кабелей. В отличие от проводов, у кабеля более широкая сфера применения. Благодаря своей конструкции и наличию дополнительных защитных элементов, кабели используют для прокладки в земле, в воде, они подходят для эксплуатации в различных климатических условиях, агрессивных средах.

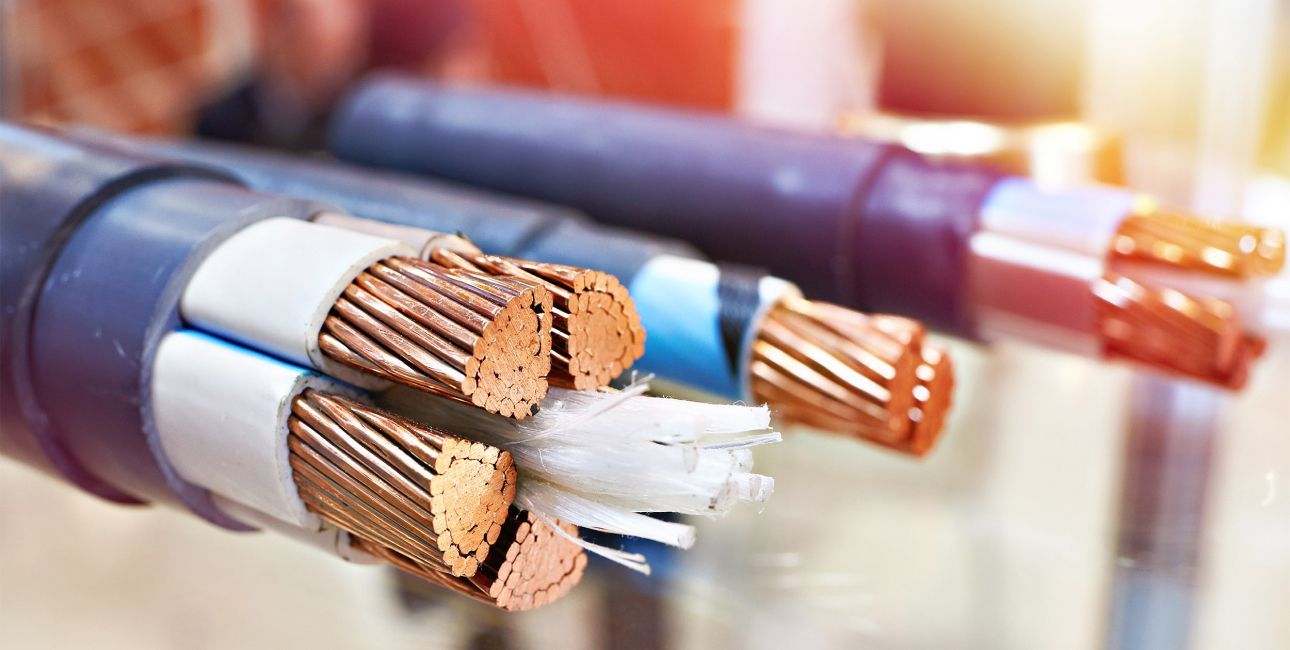

Кабель обычно состоит из трех и более изолированных проводов, сложенных или сплетенных вместе и защищенных прочной оболочкой. Кабели имеют более надежную защиту по сравнению с простыми проводами.
Приоритетное применение кабелей — передача электрических и телекоммуникационных сигналов на объектах промышленно-хозяйственного назначения. Провода чаще используются для решения локальных задач. Кабели служат для передачи электрического тока и сигналов на большие расстояния.
Вовсе не обязательно знать все виды кабелей и проводов, чтобы подобрать наиболее подходящий вариант для решения конкретной задачи. Достаточно иметь представление относительно стандартов маркировки и уметь извлекать из характеристик нужные сведения.

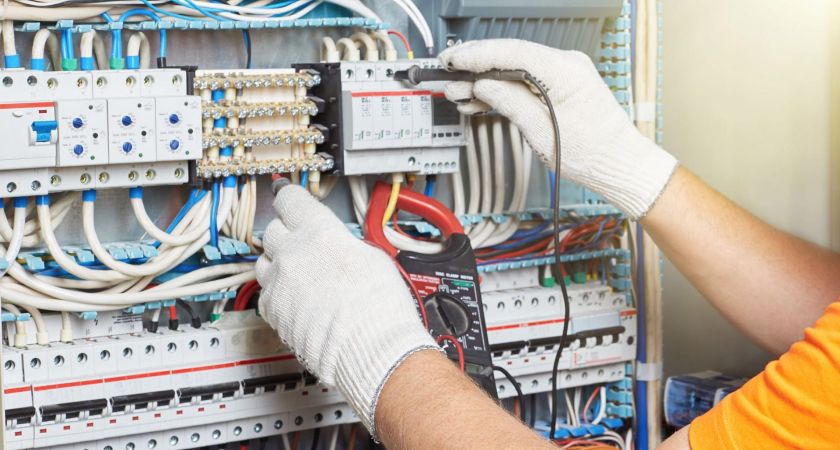

Выбор между кабелем и проводом зависит от нескольких факторов:
- напряжения питающей сети;
- места и способа прокладки;
- категории помещения;
- влияния внешних воздействий.
Для монтажа проводки применяются силовые и установочные провода. К примеру, для построения электросетей внутри и снаружи зданий можно использовать медный провод марки ВВГ различных модификаций.
Для прокладки линий электропередачи средних и больших мощностей в земле следует сделать выбор в пользу бронированного медного кабеля марки ВБШв или его более доступного алюминиевого аналога АВБбШв. Сечения токопроводящей жилы проводов и кабелей выбираются согласно ПУЭ.
Популярные товары
Кабели, выполненные по ТУ (Технические условия) и ГОСТ (Межгосударственный стандарт), могут отличаться по сечению, а также составу токопроводящих жил и толщине изоляции.
ТУ устанавливает завод-изготовитель, поэтому отклонение по сечению токопроводящих жил может быть весьма существенным (как правило, в меньшую сторону). Чтобы получить разрешение указывать в маркировке заветную аббревиатуру "ГОСТ", производитель должен пройти сертификацию, а для этого продукция должна соответствовать требованиями государственного стандарта.
Провод, изготовленный по ГОСТ, тоже может иметь фактическое сечение жил меньше заявленного в паспорте товара, однако электрическое сопротивление при этом должно соответствовать требованиям Межгосударственного стандарта.
